CTP Mix Matrix Unit 12*12
2.860,00 €
Alle Preise exklusiv MwSt.

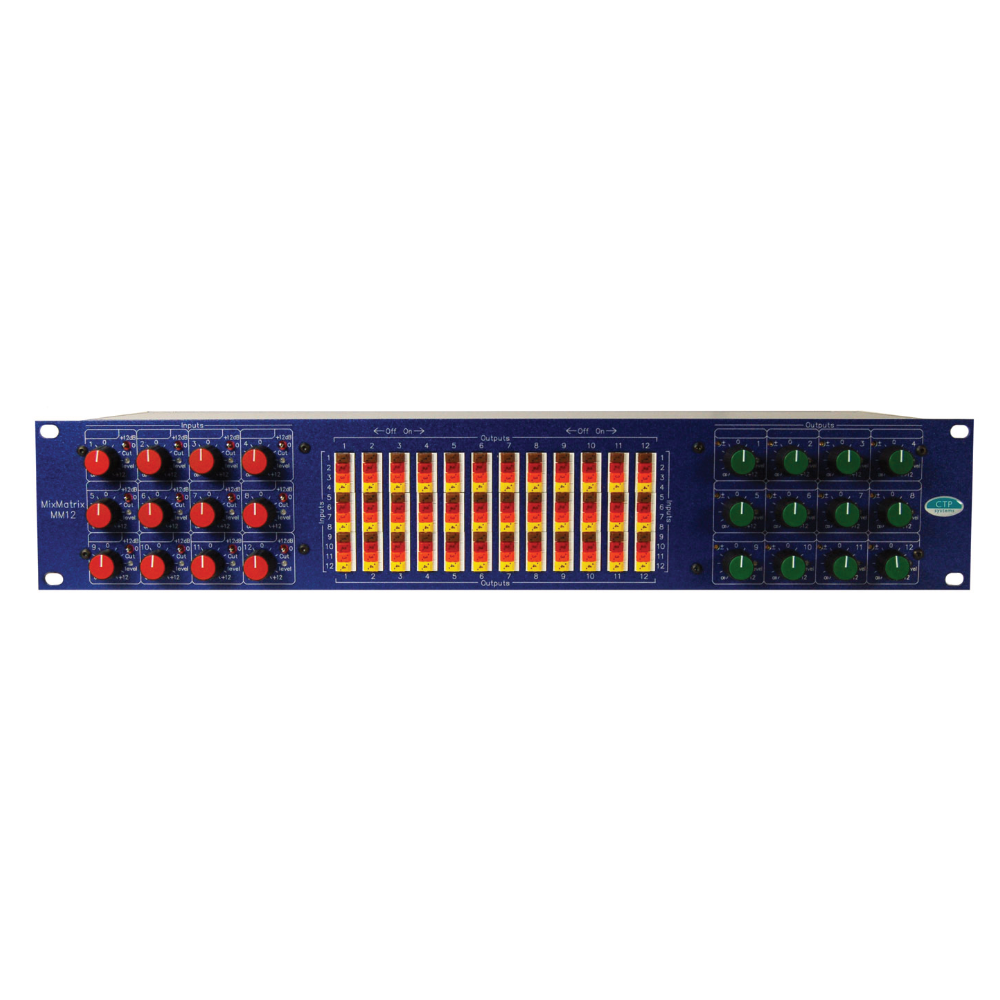

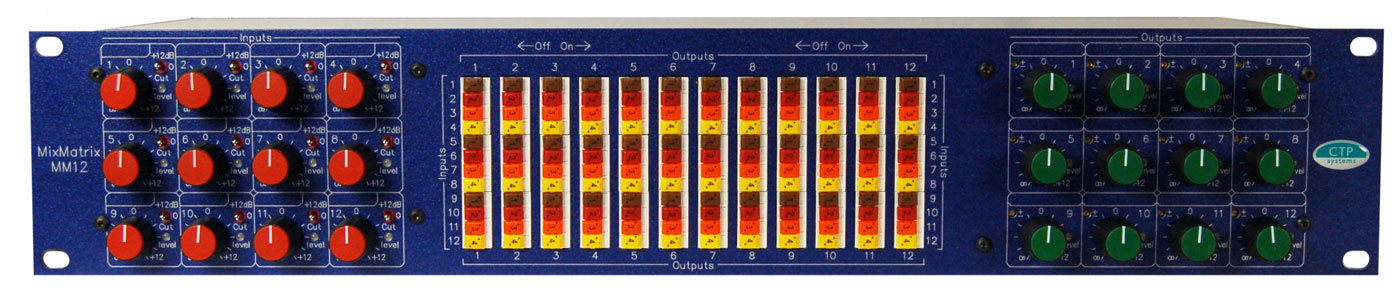

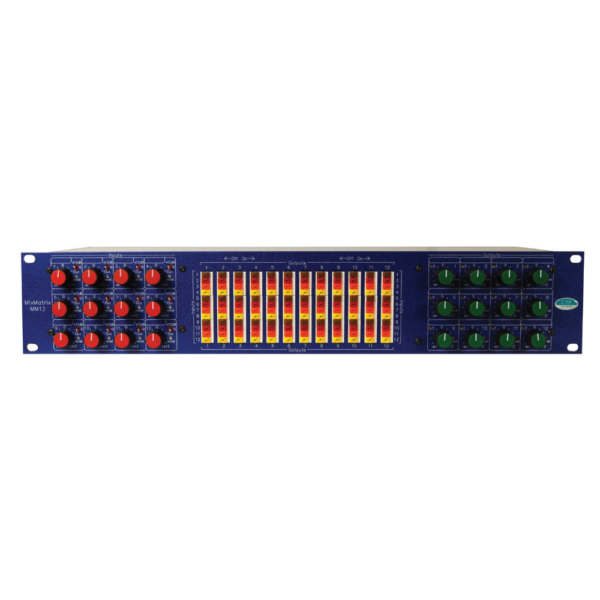

Der MM12 ist eine hochflexible 144-Kreuzpunkt-Matrixeinheit mit zwölf Eingängen und zwölf Ausgängen. Mithilfe der DIP-Schaltermatrix auf der Vorderseite kann eine beliebige Anzahl von Eingängen zu einer beliebigen Anzahl von Ausgängen ausgewählt werden. Die Schalter sind groß, sodass der Ein-/Aus-Status jedes Kreuzungspunkts leicht sichtbar ist. Alle Ein- und Ausgänge können eine Verstärkung von bis zu 12 dB haben, wobei eine zusätzliche Verstärkung von 10 dB über Eingangsschalter und Ausgangsvoreinstellungen verfügbar ist, sodass insgesamt eine Verstärkung von 46 dB verfügbar ist. Die LEDs an den Ein- und Ausgängen leuchten grün, wenn am Ein- oder Ausgang ein Signal anliegt, oder rot, wenn ein Ein- oder Ausgang übersteuert.

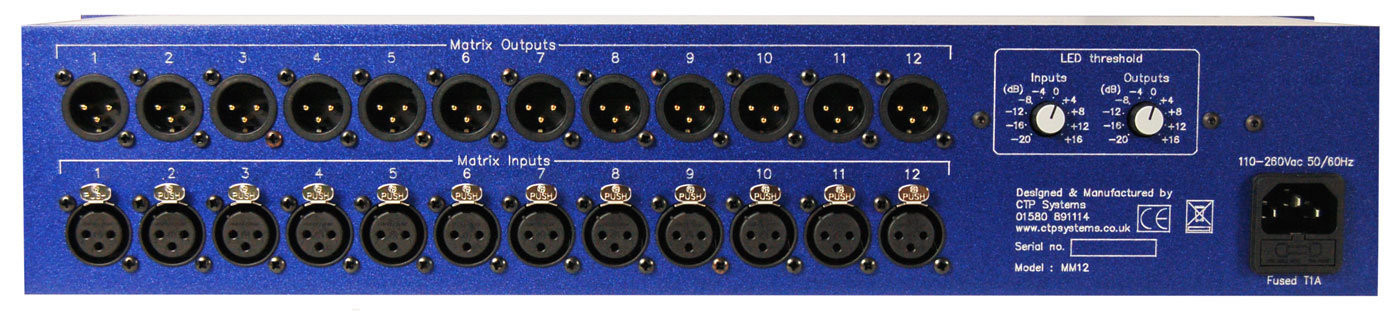

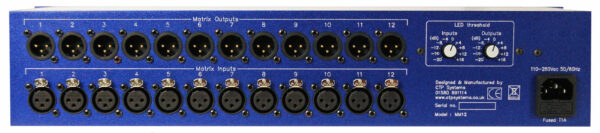

Alle Ein- und Ausgänge des Systems sind auf Standard-XLR-Anschlüssen ausgelegt. Matrix-Kreuzungspunkte sind über DIP-Schalter auf der Vorderseite verfügbar. Die Eingänge sind als horizontale Reihen und die Ausgänge als vertikale Reihen organisiert, sodass der Kreuzungspunktstatus leicht sichtbar ist. Um einen Eingang als Ausgang auszuwählen, schieben Sie einfach den entsprechenden DIP-Schalter nach rechts. Matrixeingänge sind aktiv und haben eine Eingangsimpedanz von 10 kOhm. Die Pegelregler an den Matrixeingängen ermöglichen einen Verstärkungsbereich von Aus bis +12 dB, wenn der dreistufige Kippschalter auf Mittelstellung (0) steht. Bei diesen Einstellungen wird der Eingang auf Einheitsverstärkung eingestellt, wenn der Eingangspegelregler ebenfalls auf vertikal (0) eingestellt ist. Wenn der Kippschalter auf +10 dB eingestellt ist, reicht der Verstärkungsbereich bis +22 dB mit einer Verstärkung von +12 dB, wenn die Eingangspegelsteuerung vertikal (0) ist. Der Kippschalter verfügt auch über eine Aus-Position, die nützlich ist, um einen Audioeingang vorübergehend zu unterbrechen und gleichzeitig die Verstärkungseinstellung dieses Kanals beizubehalten. Die Eingangskanal-LED leuchtet grün, wenn der Eingangspegel über einem voreingestellten Schwellenwert liegt. Dieser Schwellenwert kann für alle Eingangskanäle mithilfe des Eingangs-LED-Schwellenwertpegelreglers auf der Rückseite des Geräts angepasst werden. Da der LED-Schwellenwert einstellbar ist, können die grünen LEDs entweder zur einfachen Pegelmessung verwendet werden (möglicherweise auf +6 dB eingestellt) oder sie können zur Erkennung eines aktiven Audioeingangs verwendet werden, wenn sie auf einen unteren Schwellenwert von etwa -20 dB eingestellt sind. Die LED des Eingangskanals leuchtet rot, um anzuzeigen, dass der Kanal Spitzenwerte verzerrt oder übersteuert. Die Ausgänge der Matrix sind aktiv und haben eine Ausgangsimpedanz von 70 Ohm. Die Pegelregler an den Matrixausgängen ermöglichen einen Verstärkungsbereich von Aus bis +12 dB.
MPN-Nummer | MM12 |
---|---|
Hersteller | CTP |
Mit den mit +- gekennzeichneten Multiturn-Voreinstellungen ist eine zusätzliche Verstärkung von +12 dB möglich. Diese voreingestellten Regler verfügen über einen Verstärkungsbereich von bis zu +12 dB und können zum Anpassen der Verstärkungen verwendet werden, sodass die Pegelregler bequem in der 0-Position sitzen und leicht erkennen können, ob Pegel angepasst wurden. Es ist zu erwarten, dass diese Bedienelemente verwendet werden, wenn das Gerät in Festinstallationen verwendet wird. Wie die Eingangs-LEDs leuchten auch die Ausgangskanal-LEDs grün, wenn der Eingangspegel über einem voreingestellten Schwellenwert liegt. Dieser Schwellenwert kann für alle Ausgangskanäle mithilfe des Ausgangs-LED-Schwellenwertpegelreglers auf der Rückseite des Geräts angepasst werden. Da der LED-Schwellenwert einstellbar ist, können die grünen LEDs entweder zur einfachen Pegelmessung verwendet werden (möglicherweise auf +6 dB eingestellt) oder zur Erkennung eines aktiven Audioausgangs verwendet werden, wenn sie auf einen unteren Schwellenwert von etwa -20 dB eingestellt sind. Die LED des Ausgangskanals leuchtet rot, um anzuzeigen, dass der Kanal Spitzenwerte verzerrt oder übersteuert.
