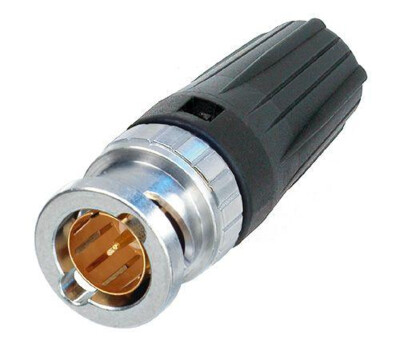

Neutrik NBNC75BLP7

Name: Neutrik NBNC75BLP7
SKU: NEU-NBNC75BLP7
Price: 2.84 EUR
Availability: InStock

Artikelnummer: NEU-NBNC75BLP7 Kategorien: Lagerverkauf, Neutrik

2,84 €

Alle Preise exklusiv MwSt.

Artikelnummer: NEU-NBNC75BLP7 Kategorien: Lagerverkauf, Neutrik

64 vorrätig

Der 75 Ω rearTWIST HD BNC Kabelstecker bietet ausgezeichnete Rückflussdämpfungswerte und ist daher bestens für HD Anwendungen geeignet.
Die patentierte rearTWIST Spannhülse garantiert ein einfaches Handling, selbst bei hoher Steckerdichte und bietet die Möglichkeit für farbliche Kennzeichnung.

Passende Kabel:
Belden 8241, CAE KX6A, Canare LV-61S, Cordial CVI (CVM) 06-37, CommScope 5563, Draka 0.6/3.7, Draka 0.6L/3.7, Proel HPC 805, RG59B/U, Sommer 600-0051 (M,L,S), Sommer 600-0054 (M,L,S), Klotz V06/37, Nexans HF 75 0,6/3,7 2YCY, Percon VK95

Crimp Grösse:
Pin: 1.6 mm (square)
Schirm: 6.47 mm (hex)

MPN-Nummer	NBNC75BLP7
Hersteller	Neutrik

Vollständige Artikelbeschreibung

Features & Benefits

rearTWIST Verriegelung ideal für versenkte Einbaubuchsen
Drehbar an der hervorstehenden Knickschutztülle
Einfache Handhabung bei sehr engen Platzverhältnissen
Führungsbereich verhindert ein Kippen durch seitliche Krafteinwirkung
Schützt Kontakte vor Verbiegen
Garantierte Lebensdauer von mindestens 1.000 Steckzyklen
Ausgezeichneter Kabelschutz und zuverlässige Zugentlastung
Exakte 75 Ω Impedanz, ideal für HD-Signale
Präzisionsgefertigte Messingteile für hohe Lebensdauer
Vergoldeter Massekontakt mit verbesserter Schirmwirkung
Optimiert für hochfrequente HDTV-Signale bis 4,5 GHz
Crimp-Technologie verhindert das Freiliegen des Masse-Schirmgeflechts
Taktiles Feedback beim Einrasten des Steckerpins in den Isolator
Von der Rundfunk-Betriebstechnik für ARD und ZDF auf HDTV-Tauglichkeit untersucht

Downloads

nbnc75b – PDF – 45,21 KB
nbnc75b-1 – DXF – 679,24 KB
bnc-rear_twist – PDF – 1,42 MB
true-75-ohm-hd-bnc-connectors – PDF – 459,83 KB
neutrik-bnc-reartwist-white-paper – PDF – 979,28 KB
BNC Cable and Connector Guide – PDF – 496 KB

Technische Informationen

Produkt	NBNC75BLP7
Verbindungstyp	BNC 75 Ω
Geschlecht	Male
Impedanz	75 Ω
Durchgangswiderstand	≤ 3 mΩ inner / ≤ 2 mΩ outer
Durchschlagsfestigkeit	1,5 kVdc
Isolationswiderstand	> 5 GΩ
Nennspannung	< 50 V
VSWR	≤ 1.050 / > 32 dB bis 1 GHz ≤ 1.065 / > 30 dB bis 2 GHz ≤ 1.100 / > 26 dB bis 3 GHz
Kabeldurchmesser	6,3 mm
Kabel-Zugentlastung	> 30 N Center
Crimpgröße Schirm	6,47 Hex Crimp nach IEC 60803
Crimpgröße Pin	1,6 Square Crimp nach IEC 60803
Einsteckkraft	< 25 N
Lebensdauer	> 1.000 Steckzyklen
Verriegelung	Bayonett
Kabelverankerung	Jacket Crimping
Kontakte	Brass CuZn35Pb2, 0,2 µm AuCo Center Contact
Einsatz	PTFE
Gehäuse	Brass CuZn39Pb3
Gehäusebeschichtung	Optalloy®
