CTP Embedding Mic Amp

Name: CTP Embedding Mic Amp
SKU: CTP-EMA40
Availability: InStock

Artikelnummer: CTP-EMA40 Kategorien: CTP, Microphone amplifiers

1.456,00 €

Alle Preise exklusiv MwSt.

Artikelnummer: CTP-EMA40 Kategorien: CTP, Microphone amplifiers

Dieser Quad-Mono- oder Dual-Stereo-DSP-gesteuerte Mikrofonverstärker ist perfekt für „Piggy-Backing“-Remote-Audio auf HD-SDI-Video. Schließen Sie dieses Gerät einfach in Reihe mit dem Videostream an.Die vier Mikrofonkanäle sind den Kanälen 1-4 zugeordnet. Die Eigenschaften des Geräts sind ähnlich wie beim CMA20, jeder Mikrofonverstärker hat einen Verstärkungsbereich von +30dB bis +60dB mit einem umschaltbaren 10dB-Pad. Phantomleistung (48 Volt) kann für eines oder beide Mikrofone ausgewählt werden. Es gibt einen Hochpassfilter für den Umgang mit diesen windigeren Orten. Der Füllstand jedes Mikrofons kann auf dem eingebauten LED-Messgerät überprüft und über die Kopfhörerbuchse überwacht werden. Alle Einstellungen mit Ausnahme der Verstärkung sind Drucktasten und werden im Speicher gehalten. Wenn sie nicht manuell gesperrt sind, werden die Tasten nach 3 Minuten automatisch gesperrt. Der Strombedarf beträgt 12 Volt DC bei etwa 750 mA, die über den 4-poligen XLR geliefert werden.

MPN-Nummer	EMA40
Hersteller	CTP

Vollständige Artikelbeschreibung

CTP (Modell) – Quad/Double-Stereo DSP-gesteuerter Mikrofonvorverstärker – Technische Details

Dieses DSP-gesteuerte Gerät ist als Quad-Mono- oder Dual-Stereo-Mikrofonvorverstärker ausgelegt und eignet sich ideal zum „Piggy-Backing“ von Remote-Audio auf HD-SDI-Video. Es wird einfach in Reihe mit dem Videostream geschaltet. Die vier Mikrofonkanäle sind den Kanälen 1–4 zugeordnet.

Haupteigenschaften

Quad-Mono oder Dual-Stereo Konfiguration (DSP-gesteuert)
Speziell geeignet zum Einfügen von Remote-Audio in HD-SDI-Videostreams (Inline-Betrieb)
Vier Mikrofonkanäle, fest zugeordnet zu Kanal 1–4
Funktionen vergleichbar mit dem CMA20: hohe Verstärkung, Pad, Phantom, Hochpass, Monitoring

Vorverstärker

Verstärkungsbereich pro Kanal: +30 dB bis +60 dB
Schaltbares 10 dB Pad pro Kanal zur Vermeidung von Übersteuerungen
Phantomspeisung 48 V wahlweise für einzelne oder beide Mikrofonkanäle aktivierbar
Hochpassfilter zur Unterdrückung tieffrequenter Störungen (z. B. Windgeräusche)

Signal & Monitoring

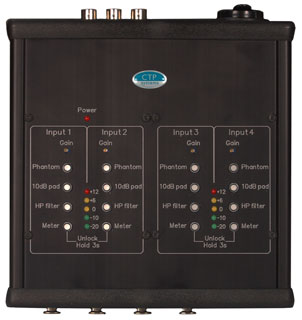

Integriertes LED-Meter zur Pegelkontrolle jedes Mikrofons

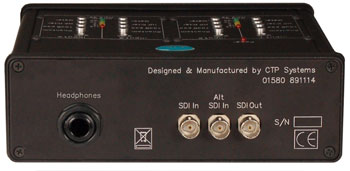

Kopfhörerbuchse zur direkten Überwachung der Mikrofonkanäle
DSP-gesteuerte Signalverarbeitung für konstante, rauscharme Signalqualität

Bedienung & Speicher

Alle Einstellungen (außer Verstärkung) werden über Drucktasten gesteuert
Einstellungen werden im Gerät gespeichert und bleiben nach Ausschalten erhalten
Tastensperre: Tasten werden automatisch nach 3 Minuten Inaktivität gesperrt, sofern nicht manuell verriegelt

Stromversorgung

Versorgung: 12 V DC
Stromaufnahme: ca. 750 mA
Stromzufuhr über 4-polige XLR-Buchse (polungsrichtig anschließen)

Anschlüsse & Integration

Videoinline-Integration für HD-SDI (Einfügen von Audio in Videostream)
Professionelle Audiostecker und robuste Steckverbinder für Broadcast-Einsatz
Kanalzuordnung: Mikrofonkanäle → Audiokanal 1–4

Mechanik & Einsatzbereiche

Kompaktes, robustes Gehäuse für Studio- und Außenproduktionen
Typische Einsatzbereiche: Außenaufnahmen, ENG/EFP, Live-Übertragungen, Kommentatoren-Setups

Hinweise

Beim Anschluss auf korrekte Versorgungsspannung und Polung des 4-poligen XLR achten.
Für windige Außenaufnahmen den Hochpassfilter aktivieren und ggf. das Pad zur Pegelkontrolle nutzen.
